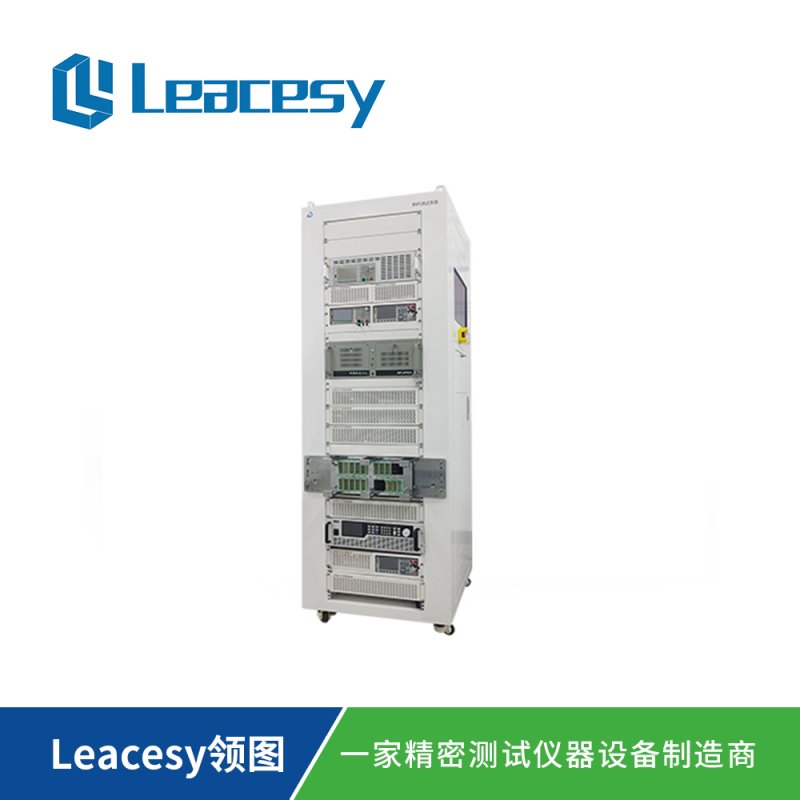

BMS EOL下線綜合自動化測試系統**模擬BMS應用環境各參數，方位檢測BMS及其部件在各種應用環境和極端條件(故障模擬)下的工作狀態，驗證其功能及性能。測試系統驗證BMS的檢測功能、保護功能、繼電器驅動功能、快慢充電對接功能、單體采樣及均衡等功能，滿足BMU主控、CSC從控及主從一體式BMS測試，應用于電動單車、機器人、電動汽車、儲能基站等電池包BMS FCT/EOL測試。

　　BMS FCT/EOL測試系統特點：

　　電芯模擬器電壓、電流范圍：0~6V、±1A/±3A

　　電芯模擬器電壓精度(Max)：±(0.1mV+5ppm/°C)

　　電芯模擬器電流精度(Max)：±(0.5mA+20ppm/°C)

　　電流回讀最高分辨率為100nA，準確測量靜態電流功耗

　　溫度模擬板卡可選電阻可選范圍：0Ω(短路)~10MΩ

　　溫度模擬板卡控制電路與可編程電阻完全隔離

　　電芯/溫度模擬器通道相互隔離，輸出/測試互不干擾

　　模塊化設計，可自由搭配各類測試模塊，預留升級拓展

　　BMS FCT/EOL測試各單元功能說明：

　　模擬電芯單元

　　1)電壓模擬：具有單體/總電壓動態工況或電池充放電標準曲線模擬功能，可模擬電池模塊串聯的電池組電壓，每節電池的電壓可以在0~5V內變化，完成Vcell Balance、OVP、UVP條件建立，反向喚醒等。

　　2)模擬電流信號/均衡檢測：虛擬電池接受計算機主機通訊命令，調整其輸出電壓?jiǎn)为?dú)的變化，完成電池電壓的虛擬充放電功能測試，用于檢測BMS的電池均衡功能。每節電池電流可以在-3A~3A(3A板卡)內變化，完成Vcell Balance均衡功能檢測。

　　3)模擬電池模塊可以回讀每個通道的電壓和電流，可以和被測BMS的測試通訊數據進行比較，得出BMS電壓檢測精度、過充電壓檢測、過放欠壓檢測、單體電壓異常/恢復信號反應準確性;單元模塊化設計，擴展只需增加對應模塊單元數量。

　　分流器&霍爾傳感器型號模擬單元

　　電流源輸出指定電流加在待測板分流器上，模擬EV工況的充放電電流。并通過上位機檢查和校準待測板電流精度。

　　用模擬電芯輸出高精度電壓信號，代替分流器或者霍爾元件輸出的電壓信號。供給待測板采集電壓信號換算成指定的電流。

　　BMS供電電源及測量單元

　　為BMS提供電源;輸出電壓0V-30V、輸出電流0-3A;可完成供電過壓、欠壓試驗，配合萬用表使用可以測量BMS整機工作電流，休眠電流等等測試。

　　CAN通訊單元

　　CAN通訊總線單元完成BMS管理芯片的數據通訊、指令交互與采集，便于系統對比分析。

　　用戶說明CAN變更規則，測試系統允許用戶編寫與配合升級CAN通訊報文，能夠適應不同的CAN通訊協議。

　　配合主控制器和示波器可以對CAN波形顯性電平，隱形電平，上升時間，下降時間等指標進行測量。

　　溫度模擬檢測單元

　　通過程控電阻卡模擬NTC阻值變化實現溫度模擬，允許用戶自行定義NTC，導入任意RT表，軟件計算出設定的溫度對應的阻值并切換輸出，完成BMS溫度采集功能標定、對比功能測試。

　　高壓及絕緣檢測單元

　　由高壓直流電源配合51051模擬PACK總壓，驗證BMS各路高壓檢測精度和校準;并在電池管理系統的總電壓采樣電路和車身地之間施加不同DC電壓、切換不同阻值的高壓電阻進行絕緣電阻測試，與CAN通訊讀回的阻值進行對比，判斷此功能是否OK。

　　高低邊測試單元

　　通過主控單元51001配合DAQ卡和51081，對待測板的高低邊功能進行檢測，可以實現高低邊帶載測試，高低邊PIN腳電平測量等功能。

　　集中控制臺

　　運行BMS測試軟件系統，協調和控制整個BMS測試系統，完成指令發送、數據采集和整理，生成測試報告，并于產線系統(Shop Floor System)完成數據交換。支持BMS條碼啟動，上位機可配置和顯示(所有配置數值、BMS發送信息、IO口狀態等)，比對誤差，監控BMS報警;可根據用戶定義規則判定測試結果通過/不通過;測試系統以Excel、txt文件的形式本地保存所有測試結果信息。
